 產品簡介

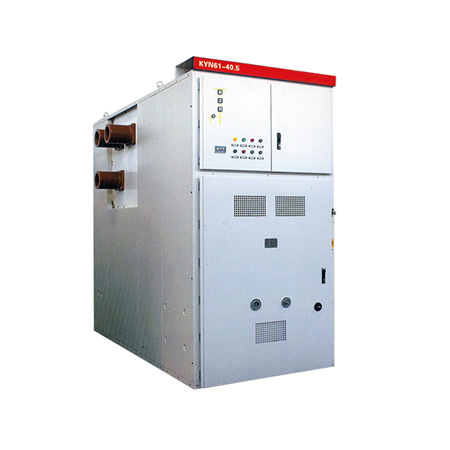

KYN61-40.5(Z)型鎧裝移開式交流金屬封閉開關柜
(以下簡稱開關柜)系三相交流50Hz，額定電壓40.5kV
的戶內成套配電裝置。作為發電廠、變電站及工礦企
業接受和分配電能之用。對電路起到控制、保護和檢
測等功能，還可用于頻繁操作的場所。
本開關柜符合GB/T11022-1999 GB3906-1991及
DL404-1997等標準。
型號含義
使用條件
☆周圍空氣溫度:溫度+40℃~-15℃。 ☆海拔高度:1000m以下。
☆相對濕度:日平均相對濕度:≤95%， ☆地震烈度:不超過8度。
☆日平均水蒸氣壓力不超過2.2kPa ☆周圍空氣應不受腐蝕性或可燃?xì)怏w、水蒸氣等明顯污染。
☆月平均相對濕度:≤90%， ☆無劇烈振動場所。
☆月平均水蒸氣壓力不超過1.8kPa; ☆超出GB3906規定的正常條件下使用時，由用戶和制造廠協商
主要特點
☆柜體結構采用組裝式，斷路器采用手車落地式結構
☆配用全新型復合絕緣真空斷路器，并具有互換性好更換簡單之特點
☆手車車架中裝有絲杠螺母推進機構，可輕松移動手車，并防止誤操作而損壞推進結構
☆所有的操作均可在柜門關閉狀態下進行
☆主開關、手車、開關柜門之間的聯鎖均采用強制性機械閉鎖方式，滿足“五防”功能
☆電纜室空間充裕，可連接多根電纜
☆快速接地開關用于接地和回路短路
☆外殼防護等級IP3X，手車室門打開狀態下，防護等級IP2X
☆產品符合GB3906-1991 DL404-1997及參照采用世界IEC-298標準
|
