 產品簡介

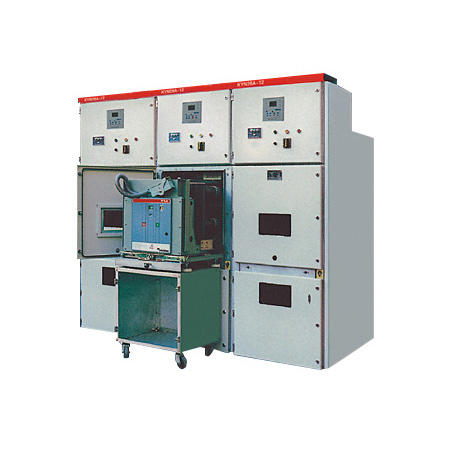

KYN28A-12型戶內交流金屬鎧裝中置式開關設備。
它適用干三相交流額定電壓 12kV，額定頻率50Hz電力
系統，用于接受和分配電能并對電路實行控制、保護及
監測。
符合標準:
GB3906-2006《3.6~40.5kV交流金屬封閉開關設備和
控制設備》
GB11022-89《高壓開關設備通用技術條件》
IEC298(1990)《額定電壓1kV以上50kV及以下交流金
屬封閉開關設備和控制設備》
DL404-97《戶內交流高壓開關柜訂貨技術條件》
型號含義
功能及特點
開關設備按GB3906-91中的鎧裝金屬封閉開關設備而設計。整體是由柜體和中置式可抽出部件(即手車)兩大
部分組成。柜體分四個單獨的隔室，外殼防護等級為IP4X，各小室間和斷路器室門打開時等級為IP2X。具有架空
進出線、電纜進出線及其它功能方案，經排列、組合后形成一套完整的配電系統裝置。本開關設備可以從正面進
行安裝、調試和維護，因此它可以背靠背、組成雙重排列和靠墻安裝，提高了開關設備的安全性、靈活性、減少
了占地面積。
☆外殼及其它
開關設備的主柜架是選用敷鋁鋅薄鋼板，經CNC機床加工，并采用多重折邊工藝，使整個柜體不僅且有精度
高，很強的抗腐蝕與抗氧化作用的優點，而目由干采用多重折邊工藝使柜體比其它同類設備柜體整體重量輕 、機
械強度高、外形美觀。相體采用組裝式結構，用拉鉚螺母和高強度的螺栓聯接而成，這樣使加工周期短、零部件
通用性強、占地面積少、便于組織生產。
☆手車
手車骨架采用薄鋼板經CNC機床加工后組裝而成。手車與柜體絕緣配合，機構聯鎖安全、可靠、靈活。根據
用途，手車可分為斷路器手車、電壓互感器手車、計量手車、隔離手車等等。各類手車按模數，積木式變化，同
規格手車可以百分之百自由互換。手車在柜內有斷開位置、試驗位置和工作位置，每一位置均設有定位裝置，以
保證聯鎖可靠，必須按聯鎖防誤操作程序進行操作，各種手車均采用螺母、絲桿搖動推進、退出，其操作輕便、
靈活，適合干值班人員操作。當手車需要移開柜體時。用一輛專用轉運車，就可以方便抽出，進行各種檢查、維
護;而且采用中置式，整個手車體積小，檢查，維護極方便。
|
