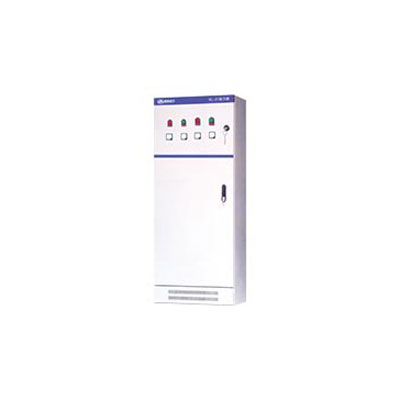

  產品簡介
XL-21型低壓動力配電柜適用于發電廠及各企
業中，在交流電壓500伏及以下的三相四線或三
相五線系統作動力配電之用 XL-21型低壓動力配
電箱系戶內裝置靠墻安裝，屏前檢修。
型號含義
使用條件
1、環境溫度:-50℃~+40℃，且24h內的平均溫度不超過+36℃;
2、海拔高度:不超過2000m:
3、相對濕度:在周圍空氣濕度為+40℃時不超過50%;
4、在較低濕度下可以有較高的相對濕度(如:+20℃時為90%)，考慮到溫度的變化允許產生適度的凝霜
5、設備安裝時與垂直面的傾斜度應不超過5°，設備應安裝在無劇烈震動、無沖擊及無腐蝕的場所。
結構特點
XL-21型低壓動力配電柜系封閉式，外殼用鋼板彎制而成，刀開關操作手柄裝于箱前右柱上部，可以作為切
換電源之用。配電箱前面裝有一只電壓表，指示母線的電壓。配電箱前面有門，門打開后，配電箱內全部設備敞
露、便于檢修維護。本配電箱均采用國內自行設計的型組件，具有結構緊湊，檢修方便，線路方案可以靈活組合
等特點。配電箱除裝有空氣路器和熔器作為短路保護外，還裝有接觸器和熱繼電器，箱前門可裝操作按鈕和指示燈。
|
